乙烯是世界上产量最大的化学产品之一,其生产能力是衡量一个国家石油化工发展水平的重要标志。

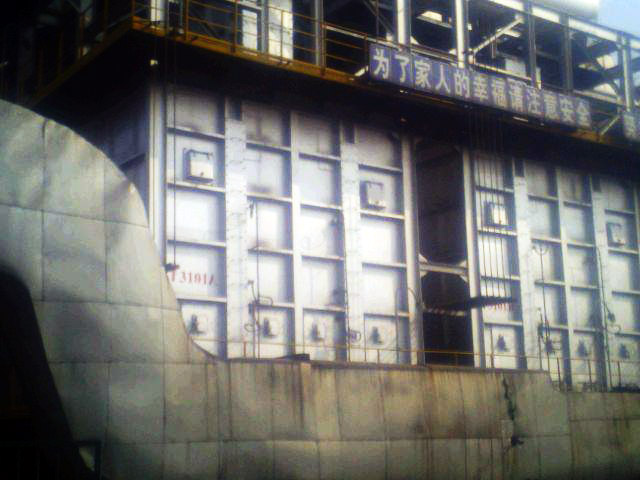

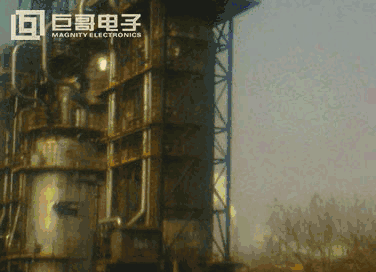

裂解炉是乙烯生产装置的核心设备,将天然气、原油等各类原材料加工成裂解气,提供给其它乙烯装置,最终加工成乙烯、丙烯及各种副产品,其生产能力及技术的高低,直接决定了整套乙烯装置的生产规模和产品品质。





在裂解过程中,由于二次反应,裂解炉管内壁上和急冷换热器的管内壁上会产生结焦现象。随着裂解的进行,焦量不断增加,直接影响管壁的导热性能,造成局部过热而烧坏设备,甚至堵塞炉管,引起事故。为避免此问题,运维人员需要对炉内运行状况进行定期检测。

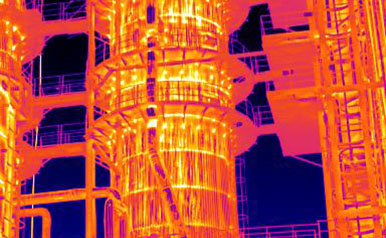

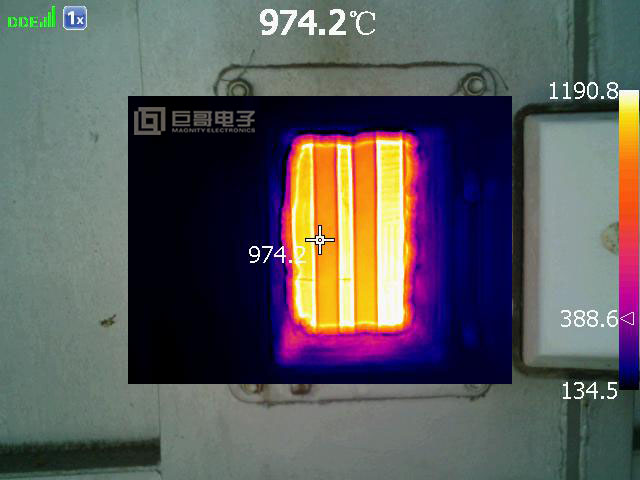

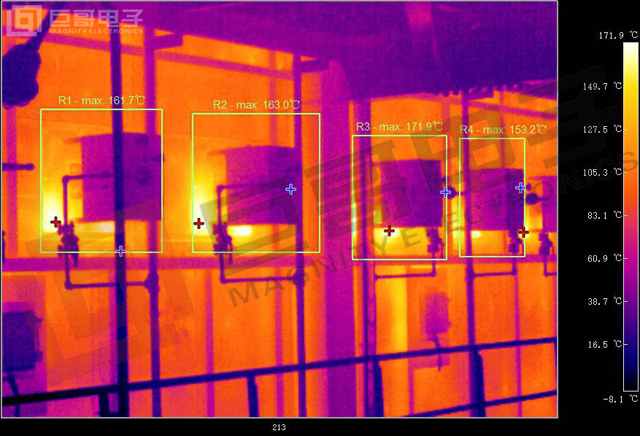

传统检测方式只能通过人眼观察以及对炉内进行接触式单点测温,粗略判断炉内运行状况,而红外热像仪可实现全像面、远距离观测。工作时裂解炉内的温度高达1000℃,工作人员通过巨哥电子热像仪直观地了解到裂解炉内包括对流管、炉壁的温度状态以及因长期使用后产生的外部结垢、内部堵塞等。

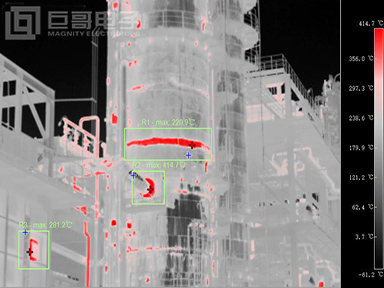

此外,在石化生产过程中存在大量的管道及热力设备需要进行保温处理,保温效果的好坏直接关系到产能建设和运营成本。随着使用年限的增长,保温层的热老化现象严重,导热系数增高,保温效果降低,但人眼难以发现。

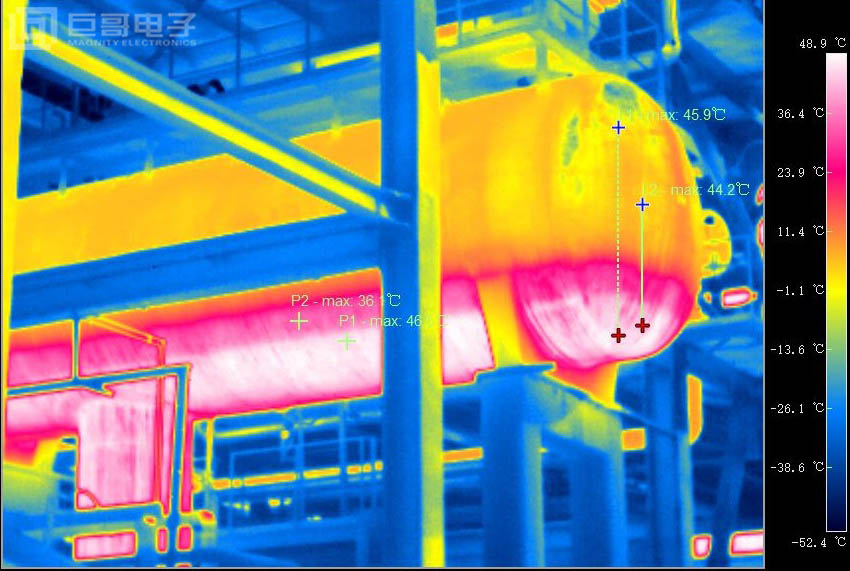

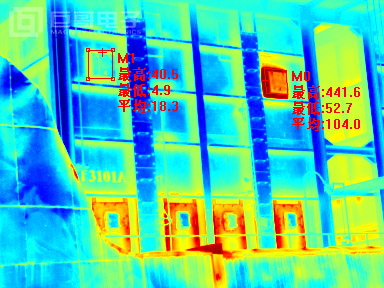

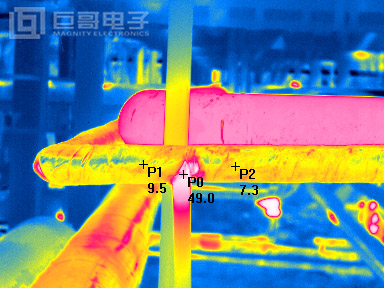

通过巨哥电子热像仪进行观测,工作人员准确掌握了整个视场范围内的温度分布,热像仪将高低温区域以不同颜色区分并显示温度数值,保温层的效果一目了然,方便工作人员快速进行更换处理。





红外热成像技术作为先进的测温方式及机器视觉技术,广泛应用在石油化工行业,除了裂解炉结焦及设备保温检测,红外热像仪也被应用于用电设备运行温度控制、储液罐内液面高度等,不仅增强了石化厂区设备的自动化控制,同时也减小了生产时的安全隐患,为设备的稳定运行增加了一道重要保障。
