近年来随着激光技术的应用越来越广泛,对激光光束质量的要求也越来越高。巨哥科技最新发布BeamWorks光束分析软件,适用于各种配置的MAGRay系列光束分析仪,可以针对波长从数百纳米到数十微米的各类激光,测量光束质量各项数据,包括光斑尺寸、二维/三维能量分布、椭圆角、发散角、光束指向稳定性、束腰位置和大小、光束质量因子等。

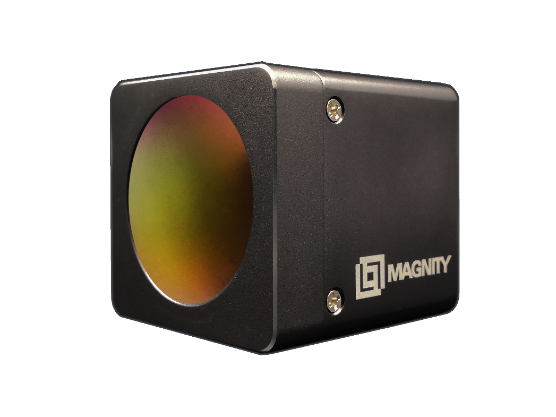

MAGRay激光光束分析仪
光斑分析
测量光束轮廓的方法有多种,如移动刀口法或狭缝扫描法,这两种方法均需要使用机械结构扫描激光光斑,一般用于近似的高斯光束。MAGRay是相机式光束分析仪,优点是没有运动部件,而且能测量任何光束轮廓,包括高阶横模,还可同时测量多束激光。光束直径根据相关国际标准计算,适用于各种模式的激光光束。
使用巨哥科技的光束分析软件和MAGRay光束分析仪,可以对激光光斑进行实时分析,实时显示激光能量分布,自动计算激光光斑的各项指标,包括光斑面积、椭圆度、能量中心等,相机帧率最高达50Hz。

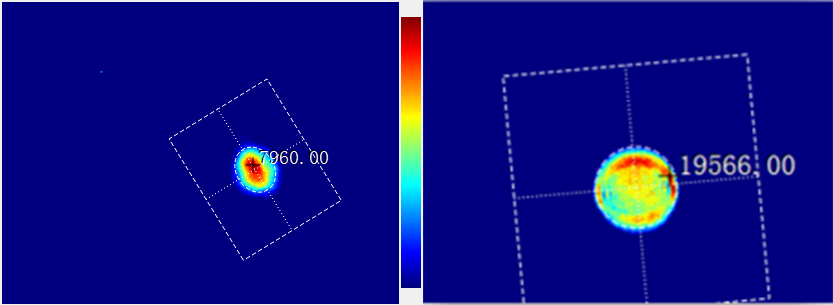

激光器近场(左)和远场光斑(右)能量分布2D显示
激光光斑能量分布3D动画显示

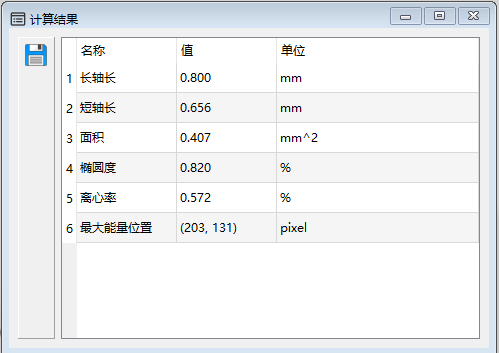

激光光斑尺寸计算结果
光束质量分析
光束质量是激光应用中的关键参数,是从质的方面来评价激光束的传输特性,对理论分析和激光器的设计、制造、检测、实际应用等方面具有重要意义。在激光材料加工、干涉仪、光学数据记录、激光显微镜等领域,通常对光束质量有较高的要求。
光束质量因子M2是用来表征激光束可聚焦程度的度量,会影响到激光的聚焦效果以及远场的光斑分布情况。实际激光光束质量因子越接近1,说明光束质量越接近理想光束,它的光束质量就越好。

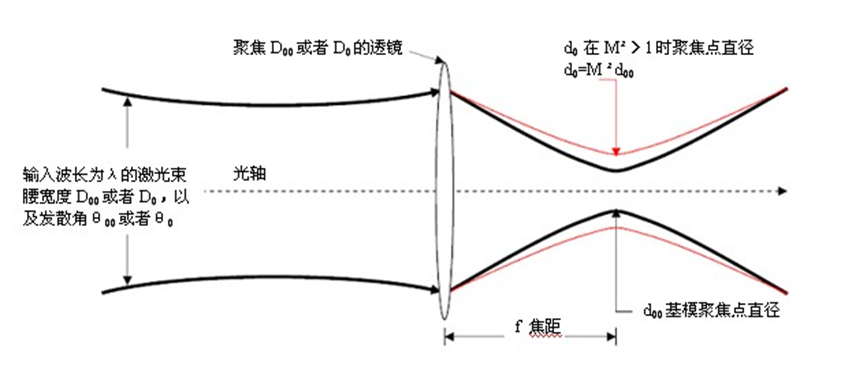

高斯光束传播示意图,图中黑色为理想高斯光束,红色为实际光束,两者越接近则光束质量越高
使用配套的运动机构,让相机在聚焦光斑前后移动,记录不同位置的光斑信息,通过软件拟合出光束轮廓,可计算得到包括光束质量因子、发散角、瑞利距离、束腰半径等各类光束信息。

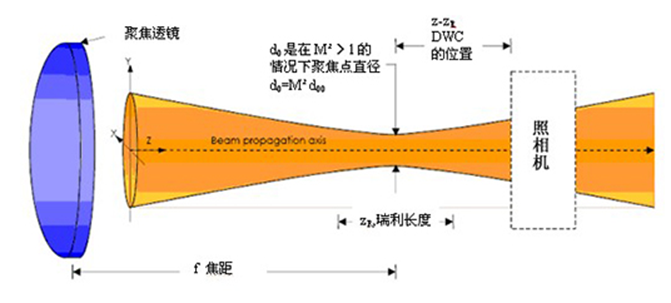

M2测量示意图

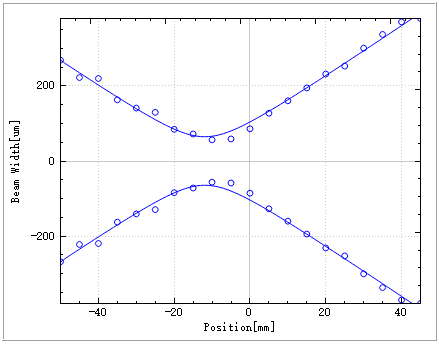

双曲线拟合结果

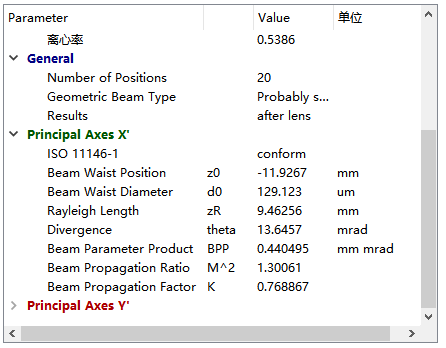

M2计算结果
使用巨哥科技的MAGRay光束分析仪和BeamWorks光束分析软件,可以对激光光斑实时测量,数据与图像可以进行实时分析并保存,提供对比度调节、灰度拉伸、DDE图像细节增强等功能,可导出Excel图像数据。搭配不同衰减片,还可以测量不同功率密度的激光。软件中各项数据计算过程均符合相关国际标准。
