红外热像仪在MOPA光纤激光器检测中的应用

MOPA激光器介绍 MOPA激光器是指由激光振荡器与放大器级联的一种激光器结构,MOPA光纤激光器在半导体以及ITO精密划线,不锈钢彩色标刻,高效率清洗等领域发挥着重要作用。

分享到:0

MOPA激光器介绍

MOPA激光器是指由激光振荡器与放大器级联的一种激光器结构,MOPA光纤激光器在半导体以及ITO精密划线,不锈钢彩色标刻,高效率清洗等领域发挥着重要作用。

常见问题

以上箭头标注的为几个主要发热部分

温度控制直接决定激光器光纤的品质和使用寿命。光纤在使用过程中会吸收部分激光能量使得温度升高,温度过高会加速光纤老化,导致温度高→老化加快→温度更高的恶性循环出现,降低激光器的可靠性和使用寿命。

在使用过程中如能用热像仪检测整段光纤,尤其是光纤熔接点温度。可以及时发现温度异常处,尽早做好防护,避免光纤损毁。

红外检测应用案例

场景一:老化电路测试

全局温度最高&局部温度最高

设备老化会导致光纤激光器出现系统故障,老化过后设备出现异常高温,上图是使用红外热像仪检测后得到的最高温图像及数据。

场景二:泵浦管嘴测试

电子元器件细节&泵浦管嘴

使用红外热像仪检测电子元器件,可测量出细节处温度。

场景三:增益光纤部分测试

全局范围的自动温度测试&多点温度测试



利用热像仪针对增益光纤部分进行整体热像测试,可快速锁定主要发热区域。

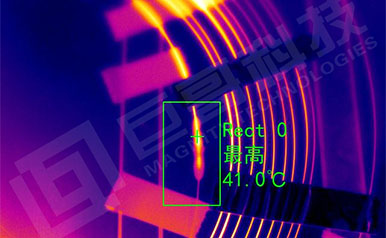

场景四:光纤细节部分测试

单根光纤测试&光纤输出端帽测试

针对光纤细节的测试,相较于市场上普遍160分辨率的热像仪,巨哥科技384/640分辨率的热像仪能观测到每根光纤具体温度,更利于增益光纤温度细节问题分析。

场景五:关键熔接点测试

合束器和增益光纤熔接点&包层光剥除点

合束器和增益光纤熔接点和包层光剥除点这两个点一般又称为低胶、高胶点,光纤熔接过程关键点,功率较高时,温度梯度差异大,使用低分辨率的设备无法测试出真实温度。

巨哥科技红外热像仪检测优势

MAG70手持式热像仪

1、非接触式测温,可大范围焦距调节,采集画面所有温度点。

2、可显示区域内的最高温度和中心温度,并实时显示对比,方便直观看到问题点,高效率无盲区地查找问题。

3、随意圈定多处测温区域或测试点。自定义测温范围。

4、MAG70手持式热像仪640*480分辨率红外热像仪适合测试局部细节,成像清晰。

5、巨哥科技配备功能强大的专业分析软件,可实现温度数据全方位分析。

了解更多红外检测应用案例,请致电巨哥科技红外咨询专线:400-808-1320。
