塔式太阳能热发电系统采用多个平面反射镜来汇聚太阳光,通过定日镜将太阳光反射至集热塔顶的吸热器上,加热吸热器内保持流动的传热流体到500~1000℃,高温传热流体通过蒸汽发生系统产生高温高压的蒸汽推动汽轮发电机组发电。
1、熔盐塔式光热电站监测
央视报道敦煌大型光热发电项目
塔式太阳能热发电系统采用多个平面反射镜来汇聚太阳光,通过定日镜将太阳光反射至集热塔顶的吸热器上,加热吸热器内保持流动的传热流体到500~1000℃,高温传热流体通过蒸汽发生系统产生高温高压的蒸汽推动汽轮发电机组发电。

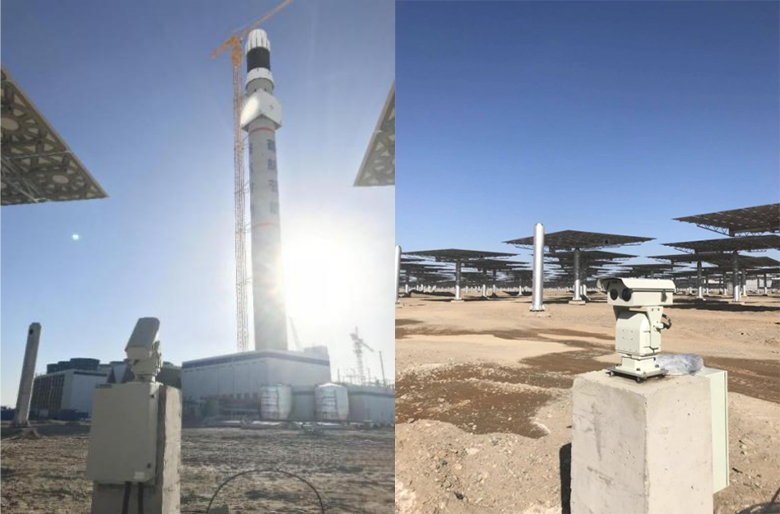

敦煌100MW塔式熔盐光热发电监测项目
巨哥科技开发的熔盐塔式光热发电监测系统是集硬件、软件、网络于一体的大型联网监控系统,通过前端DT系列双波段红外监测系统采集吸热器运行状态数据,后端集群软件实时监控记录,实现多级联网监控,在调控中心即可对站端系统集中监控、统一管理,为光热发电系统保驾护航。
DT系列红外双波段检测系统
巨哥科技DT系列热像仪对集热器(辐射率0.7,目标表面温度范围300~800℃)进行实时温度监测,可在环境温度-30~+65℃情况下不间断工作,具有因太阳直射形成灼伤光斑的防护措施及自行修复功能。云台采用高精度、高强度齿轮传动,采用加热护罩及户外抗风云台,适用于低温、沙尘等各类恶劣环境。
2、光伏板生产检测
太阳能电池是太阳能发电系统中的基础组件,由晶体硅制成。其中微裂纹产生的电池破损、电池上的恶化和分流区域将显著影响模块的性能,使用热像仪可观测到此类缺陷引起的热点。
光伏板坏点检修
在光伏板生产过程中,串焊时由于材料、工艺参数、机械装置等因素易造成光伏板虚焊、过焊现象。当焊接点温度过低时会出现虚焊,温度过高则会导致过焊,使用热像仪进行温度监控可帮助改善生产工艺。
光伏板串焊检测
3、短波红外缺陷检测
由于其能带特征,半导体硅材料能被波长1200nm以上的短波红外光穿透。因此,使用短波相机(900~1700nm)可对硅锭和晶片的缺陷或裂纹进行直接检测。在制造过程中,短波相机可以穿透硅片检测内部和背面金属连线。
短波红外相机
在光伏检测领域,隐裂等缺陷在特定电激发或光激发的条件下会发出短波红外光,即电致发光(EL)或光致发光(PL),用短波红外相机进行观测分析最为理想,信噪比高,缺陷易于捕捉。
短波红外相机缺陷检测
4、光伏电站无人机热像仪巡检
光伏发电站需要进行日常安全巡检和面板故障定期巡检,以保障光伏板的发电效率。然而,光伏电站占地面积广,安全隐患多,靠人工巡检很难取得满意的效果,使用无人机巡检能较好满足光伏电站的日常维护需求。

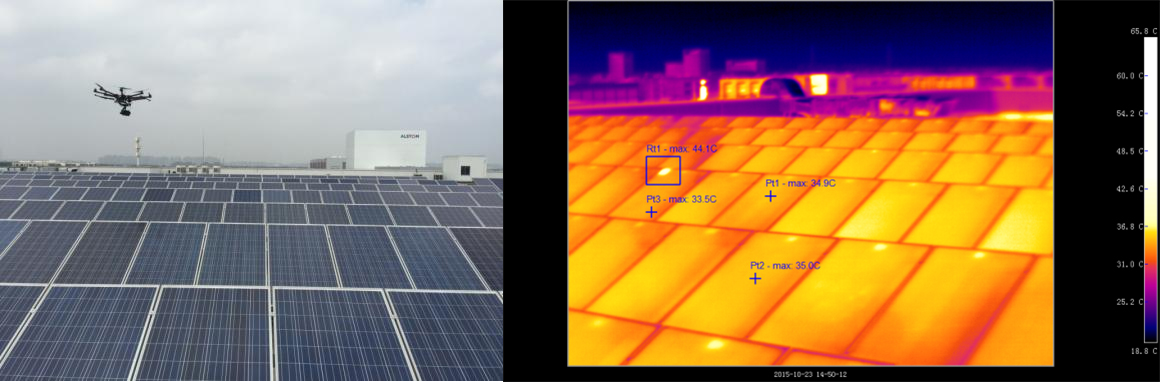

无人机巡检发现光伏板热斑
无人机搭载热像仪可以及时发现热斑等缺陷。巨哥科技的XM6D机载热像仪不仅输出优质红外图像,还搭配高像素可见光相机,支持10倍光学变焦,板载存储可保存图像、视频、温度数据流等多种数据,便于日常运维的记录和分析。
XM6D双光机载热像仪
