红外技术在电力行业具有广泛的应用,巨哥科技具有长期的技术和行业积累,从探测器芯片到光电系统到软件算法均自主开发,产品测温准确,可靠性高,为变电、配电、输电各个环节提供成熟的解决方案。
红外技术在电力行业具有广泛的应用,巨哥科技具有长期的技术和行业积累,从探测器芯片到光电系统到软件算法均自主开发,产品测温准确,可靠性高,为变电、配电、输电各个环节提供成熟的解决方案。
一:变电
上海特高压变电站联合巡检项目
1、在线监测
针对主变回路变压器本体、电压互感器、套管、线夹等关键部位,可布设高分辨率热像仪双光云台,设置预置位进行自动巡检,实现全局监控,满足可靠性和实时性的同时保证在高温等恶劣环境下准确测温。用预置位和区域控制可实现各组件的精确测温和报警。
高分辨率热像仪双光云台自动巡检
高压套管及引线布置点及红外图
开关站设备布置点
根据安装场景需求,也可采用红外与可见光二合一的球机,高清成像、测温精准,前端具有AI智能,可进行智能识别、远程诊断,适合室内自动巡检和重点设备的高细节监控。
球机自动巡检
2、移动巡检
为运检人员配备的移动端热像仪可通过背夹方便地连接手机,对设备进行定期巡检和状态确认。配套的手机端应用软件拥有为巡检任务专门定制的功能,如导入任务列表、自动命名图片、获取拍摄点GPS信息等,还可设置底图,规范操作人员获取正确的热像图。现场抓取的红外图像可轻松同步到云端,进行数据管理和分析、故障诊断、报表生成等。
手机App
电力台账系统软件
3、机器人巡检
变电站室外巡检机器人由移动载体、通信设备和检测设备等组成,采用遥控或全自主运行模式,可实现自主导航、自动记录、智能识别、远程遥控,实现变电站全覆盖巡检。巨哥科技长期为多个机器人合作伙伴提供热像仪,获取精确的电力设备温度数据,有上千台设备分布于全国各地变电站稳定运行。

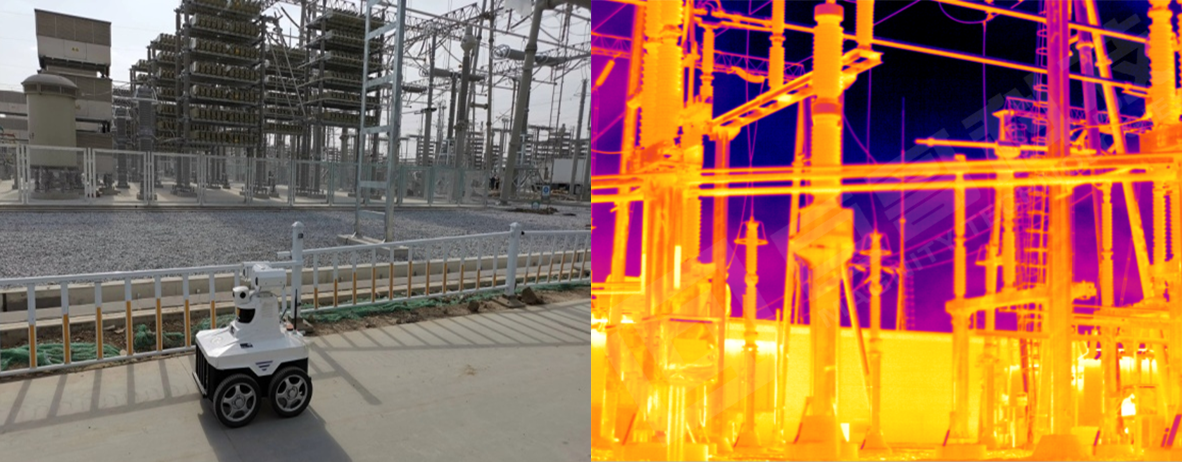

变电站巡检
4、短期定点监测
除以上定点监测和移动式巡检外,针对有潜在隐患的部位,或在高负载时段,有时需要临时增加固定监测点,对该部位进行几天或几周的连续监测。为方便临时部署,巨哥科技的便携式无线定点监测系统RS系列由电池供电、4G无线传输,小巧轻便,可以手提至任意地点并调整仰角,也可配套三脚架安装,防水等级IP67,可长期放置监测。
RS系列便携式无线定点监测型热像仪
5、SF6泄漏检测
六氟化硫(SF6)作为灭弧介质和绝缘介质广泛应用于高压大容量电力系统的断路器中。SF6气体在常温、常压下无毒、无色、无味,但在电晕、火花及电弧放电的作用下,会产生多种有毒有害气体,对环境造成影响。巨哥科技的GAS31在线式和GAS41手持式气体泄漏成像仪实现了低功耗、小体积、轻重量、低成本,可快速检测气体泄漏位置,避免事故的发生。GAS31还可集成于机器人使用。
气体泄漏检测成像图
SF6泄漏检测型热像仪
6、控制箱监控
控制箱内集成了很多刀闸和保护电路,容易产生过热,需要实时监控。控制箱内空间狭小,监控区域大,布线不便。MAG15支持POE供电,配备广角鱼眼红外镜头,还带有可见光相机和LED照明,可同时输出控制柜内图像。支持WIFI传输,通过站内WIFI路由器连接到物联网内,省却在空间受限的控制柜内的布线操作,是专为控制柜监测设计的高性价比热像仪。
控制箱内温度监控
7、换流阀厅
换流阀厅作为换流站布置换流阀及有关设备的主要建筑物,通过热像仪对阀厅内设备进行持续监控,保证厅内绝缘部件不出现凝露及过热现象。可控硅换流阀在换流站中承担交-直流转换功能,是换流站的核心设备,巨哥科技的热像仪测温监控系统有效保障了阀体的正常工作。
宜宾特高压直流输电换流站项目
二:配电
1、配电柜检测
为保证配电柜的安全稳定运行,防止触头和排线因过热、短路、老化等造成重大事故,可在柜内安装热像仪进行不间断的监控。巨哥科技的红外和可见双光热像仪MAG15专为配电柜内固定安装设计,小巧轻薄,易于安装,配备广角镜头,并自带LED照明。对于尺寸较大的开关柜,很难做到全区域覆盖,巨哥科技专门设计了一套采用载板与探头分离方案,一个HUB可搭载6个(可拓展)160×120像素红外探头,可根据现场环境灵活配置探头数量,实现柜内多区域或全区域覆盖。
MAG-HUB多探头全覆盖方案
2、轨道机器人巡检
在配电房安装的轨道机器人搭载红外热像仪,可对机房设备进行整体的温度监测,并采用系统分析、温差对比、历史趋势分析等手段,实现对设备热缺陷的判别和自动报警。巨哥科技长期为多个轨道机器人合作伙伴提供热像仪,以获得精确的温度数据。
3、手持巡检
配电房的定期人工巡检有利于进一步排除安全隐患。运检人员使用手持式红外热像仪能全方位检测配电设备,发现异常及时处理。巨哥科技提供高清晰度手持热像仪和高性价比手机热像仪两种方案。
左:手机热像仪&右:手持式热像仪
配电柜检测
三:输电
1、无人机巡检
传统输电线路巡检大多依赖运维人员手持仪器排查故障,根据经验判断潜在隐患,极易产生漏检。很多输电线路位处人烟稀少的地区,人力运检难度更大。用无人机搭载巨哥科技的热像仪和高清相机一体机,规划好飞行路线即可对输电线路进行自动巡检,快速获取图像和温度数据并实时回传。结合图像分析和智能诊断系统进行故障分析,可精准判别线路故障。
无人机输电线路巡检
2、铁塔监控
巨哥科技提供户外自供电的无线红外监测系统,安装在铁塔上用于输电线路的监控。该系统包含电源模块、红外热像仪、无线数据传输、云端数据管理和客户端App。电源模块采用太阳能电池板或风能发电,蓄电池存储。红外热成像模块采用低功耗热像仪,带有休眠功能,以节省功耗。无线数据传输模块采用4G移动网络技术对数据进行传输,将数据发送到专用网络或移动互联网。巨哥科技提供手机App,可随时随地获取实时现场数据。
3、感应取电
通过感应取电技术,可从交流输电线路上直接获得供电,安全可靠,不受天气影响。感应取电模块中集成热像仪和高清相机,安装在输电线上,可对输电线路进行长期不间断的监控。该方案采用前置AI芯片,解决了实时感知、边缘计算、分析预警,并通过4G/5G或无线接力实现通讯。巨哥科技专门设计了小巧低功耗的热像仪模块,可紧凑集成进感应取电监控系统,实现输电线路的多维度传感器物联网监控方案。
4、隧道线路
地下输电线路是将导线敷设在地下以传输电能的线路。在城市居民区或须跨越河流、海峡等架设架空输电线路有困难的地区,多采用地下输电线路。采用隧道巡检机器人搭载热像仪进行检测,可以提升对地下管线工作环境感知及故障预警,提升隧道线路运行的可靠性。
了解更多案例详情,请致电巨哥科技红外咨询专线:400-808-1320。
