图像传感器
|
|
探测器类型
|
非制冷焦平面
|
|
波长范围
|
7.5~14μm
|
|
像素数
|
160×120
|
|
帧率
|
120Hz
|
|
测温性能和图像性能
|
|
测温范围
|
参见下节“MAG14HF测温分档”
|
|
测温精度
|
|
热灵敏度(NETD)
|
|
视场角
|
参见下节“MAG14HF视场角分档”
|
|
角分辨率
|
|
调焦方式
|
无热化免调焦
|
|
清晰成像范围
|
参见下节“MAG14HF视场角分档”
|
|
发射率黑背景温度校正
|
根据输入发射率和背景温度自动校正，发射率0.01~1可调
|
|
滤光片或窗口透过率校正
|
根据输入透过率自动校正
|
|
大气透过率校正
|
根据气象参数自动计算大气透过率并校正温度
|
|
鼠标测温
|
实时显示光标点温度
|
|
测温模式
|
支持全局高低温追踪、全局平均温度、点、线、矩形、圆、椭圆、多边形等多种测温模式，最多可添加100个测温对象。所有测温对象可独立设报警阈值范围、采样周期、绘制历史温度曲线图
|
|
高低温报警
|
控制端声光报警，并记录日志，触发报警时可自动存储温度数据和图像快照。相机端声音报警输出电平指示
|
|
辅助温度分析
|
相对温度分析、温度直方图分析，历史温度曲线图，线上温度曲线图
|
|
图像冻结
|
支持
|
|
显示增强
|
自动拉伸，带DDE，图像亮度对比度可调，支持手动平台拉伸
|
|
调色板
|
白热、黑热、铁红、彩虹等10种
|
|
电子倍焦
|
2X、4X、全屏显示
|
|
数据存储
|
|
报告生成
|
Word格式，带内容选择向导
|
|
测温对象
|
测温对象配置可存储到文件，可从文件读取。每个对象的代表性温度（例如最高温度）数据可保存到文件
|
|
温度数据保存
|
自定义DDT格式可用离线分析软件处理，CSV格式可用EXCEL查看
|
|
温度数据流保存
|
自定义MGS格式，可限制最大尺寸
|
|
温度数据流回放
|
回放带时间戳，可调节播放速度、冻结、循环播放，播放时可进行图像处理，可输出超分辨率图像
|
|
红外图像保存
|
BMP或JPG格式，可选带标记信息或不带标记信息
|
|
视频保存
|
MPEG压缩，可选是否带用户标记信息，可限制最大尺寸
|
|
运行日志
|
自动记录，自动保存
|
|
网络连接
|
|
数据接口
|
1000M以太网，支持Modbus、FTP、TCP、UDP、IP、DHCP、ARP、ICMP等协议
|
|
环境参数
|
|
工作温度
|
-30~60℃
|
|
储存温度
|
-40~80℃
|
|
湿度
|
≤85%（非冷凝）
|
|
外壳防护等级
|
IP54
|
|
冲击
|
IEC61373
|
|
振动
|
IEC61373
|
|
电磁兼容
|
符合CE/FCC标准
|
|

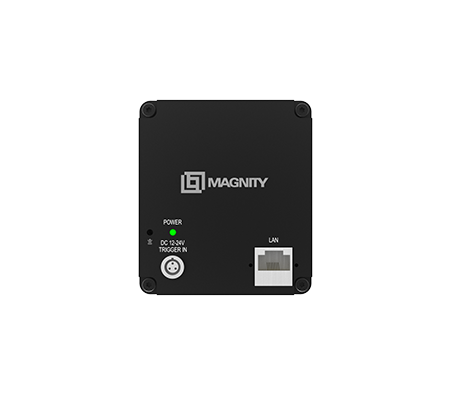

电气接口
|
|
温度数据
|
1000M太网，RJ45接口
|
|
电源
|
DC 12-24V
|
|
输入触发
|
TTL电平，上升沿触发，最小脉宽3ms
|
|
功耗
|
2W
|
|
物理属性
|
|
尺寸
|
35(L)x 76 (W)x85.5(H)
|
|
重量
|
270g
|
|
安装接口
|
UNC 1/4-20 标准三脚架接口，8-M3 螺纹接口
|
