探测器
|
|
探测器类型
|
非制冷焦平面
|
|
波长范围
|
7.5~14μm
|
|
像素数
|
MAG32MINI: 384×288
MAG62MINI: 640×512或640×480
|
|
像素尺寸
|
17μm
|
|
帧率
|
MAG32MINI: 50Hz
MAG62MINI: 25Hz
|
|
测温性能和图像性能
|
|
测温范围
|
参见下节“MAG32(62)MINI系列热像仪测温分档”
|
|
测温准确度
|
|
热灵敏度(NETD)
|
|
视场角
|
参见下节“MAG32(62)MINI系列热像仪视场角分档”
|
|
角分辨率
|
|
调焦方式
|
电动/手动，电动镜头支持自动对焦，实时显示图像锐度以辅助人工对焦
|
|
清晰成像范围
|
0.3m~∞，部分型号镜头近端距离略大
|
|
发射率和背景温度校正
|
根据输入发射率和背景温度自动校正，发射率0.01~1可调
|
|
滤光片或窗口透过率校正
|
根据输入透过率自动校正
|
|
大气透过率校正
|
根据气象参数自动计算大气透过率并校正温度
|
|
鼠标测温
|
实时显示光标点温度
|
|
测温模式
|
支持全局高低温追踪、全局平均温度、点、线、矩形、圆、椭圆、多边形等多种测温模式，最多可添加100个测温对象。所有测温对象可独立设报警阈值范围、采样周期、绘制历史温度曲线图
|
|
高低温报警
|
控制端声光报警，并记录日志，触发报警时可自动存储温度数据和图像快照。相机端报警输出电平指示
|
|
辅助温度分析
|
相对温度分析、温度直方图分析，历史温度曲线图，线上温度曲线图
|
|
图像冻结
|
支持
|
|
显示增强
|
自动拉伸，带DDE，图像亮度对比度可调，支持手动平台拉伸
|
|
调色板
|
白热、黑热、铁红、彩虹等12种
|
|
电子倍焦
|
2X、4X、全屏显示
|
|
数据存储
|
|
报告生成
|
Word格式，带内容选择向导
|
|
测温对象
|
测温对象配置可存储到文件，可从文件读取。每个对象的代表性温度（例如最高温度）数据可保存到文件
|
|
温度数据保存
|
自定义MGT格式可用离线分析软件处理，CSV格式可用EXCEL查看
|
|
温度数据流保存
|
自定义MGS格式，可限制最大尺寸
|
|
温度数据流回放
|
回放带时间戳，可调节播放速度、冻结、循环播放，播放时可进行图像处理，可输出超分辨率图像
|
|
红外图像保存
|
BMP或JPG格式，可选带标记信息或不带标记信息
|
|
视频保存
|
MPEG压缩，可选是否带用户标记信息，可限制最大尺寸
|
|
运行日志
|
自动记录，自动保存
|
|
网络连接
|
|
数据接口
|
100M以太网，RJ45接口
|
|
底层协议
|
TCP, UDP, IP, DHCP, ARP, ICMP, IGMP等
|
|
应用层协议
|
RTP, RTCP, RTSP, ONVIF, FTP, Modbus TCP, GigE Vision, SIP(GB28181)等
|
|
环境参数
|
|
工作温度
|
-30~60℃，参见下节“MAG32(62)MINI系列热像仪测温分档”
|
|
储存温度
|
-40~80℃
|
|
湿度
|
≤85%（非冷凝）
|
|
外壳防护等级
|
IP54
|
|
冲击
|
25G，IEC68-2-29
|
|
振动
|
2G，IEC68-2-6
|
|
电磁兼容
|
符合CE/FCC标准
|
|
电气接口
|
|
温度数据
|
100M以太网， RJ45接口
|
|
串口
|
RS485，可控制云台
|
|
I/O
|
输入FFC触发、抓图触发、检测触发等，输出报警指示
|
|
电源
|
DC 12V，选配POE模块
|
|
功耗
|
1.5 W
|
|
物理属性
|
|

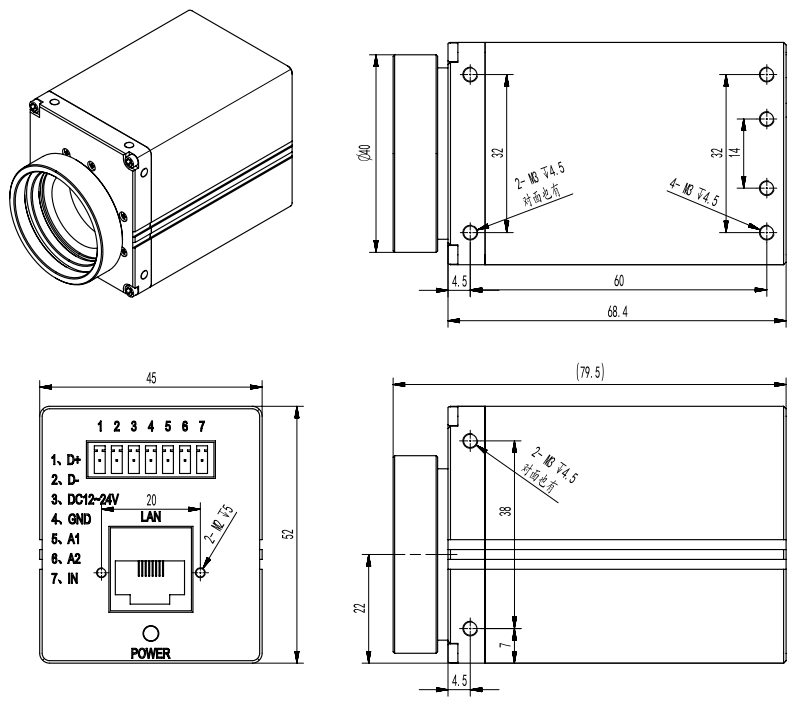

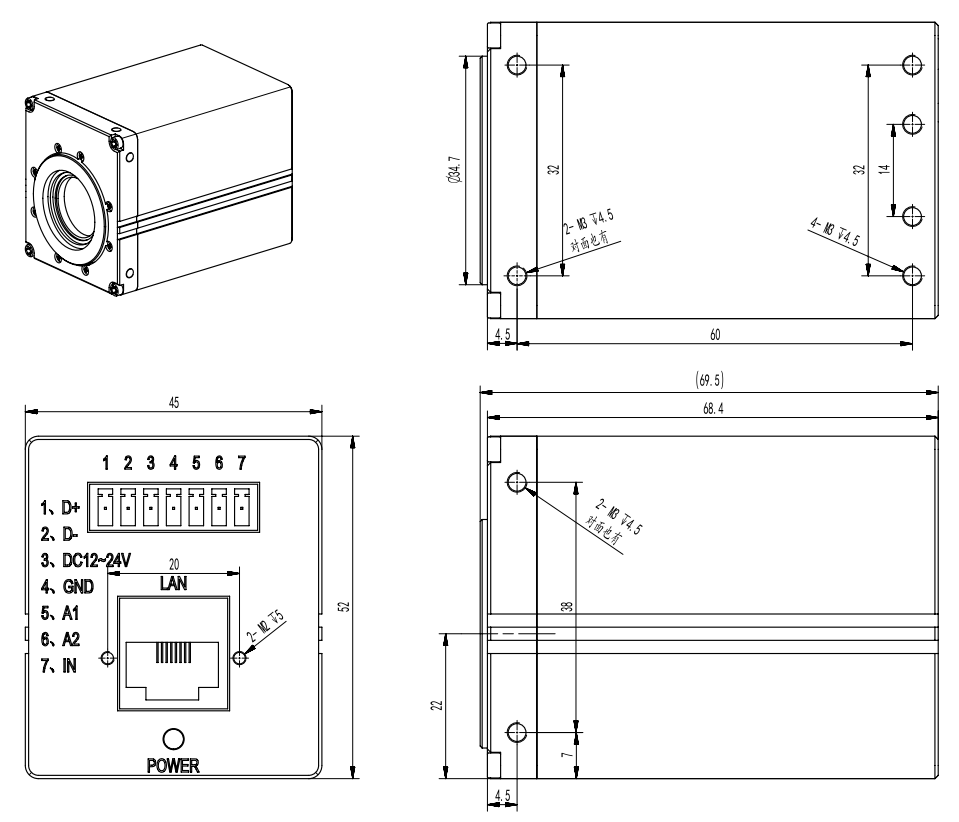

尺寸
|
手动镜头47(L)×44(W)×49.5(H) (不含镜头)
MAG62MINI配f25电动镜头79.5 (L)×45(W)×52(H)
|
|
重量
|
120g(手动版，不含镜头)
|
|
安装接口
|
M3 螺纹接口，备有三脚架转接件
|
